Reloj digital con display
Este reloj con display de 7 segmentos es para los nostálgicos de la "otra electrónica" (sin microprocesadores).
Es un reloj digital a la "antigua usanza " y ya tiene sus añitos.
Ficha técnica
| Diseño | Esquema |
| Visualización | Display |
| Tensión de alimentación | 12 Voltios |
| Electrónica | Digital |
| Foto | Si |
Más
El reloj está compuesto por varias etapas que pasamos a describir:
La primera de ellas está compuesta por el integrado IC1 un 4060, que es un contador binario de 14 etapas que se encarga de dividir la frecuencia generada por el cristal de 32,768Hz. y generar frecuencias de salida. Concretamente en la pata 3 una señal de 2 Hz., otra de 64 en la pata 13, y otra de 2048 en la 7.
Esta señal pasa al siguiente integrado IC2, un selector de datos con ocho entradas y una salida.
Durante el funcionamiento normal del reloj está seleccionada, por la salida de IC2 (pata 14), la señal de 2Hz. En la fase de ajuste podremos seleccionar mediante los pulsadores P1+P3 un paso de frecuencia de 64 Hz. para un ajuste lento del reloj, y mediante P1+P2 seleccionamos la frecuencia de 2048 Hz. para un ajuste rápido. La señal de 2 Hz. sigue su camino desde IC2 hacia IC3, un integrado CD4040.
Éste se encarga de dividir la frecuencia de 2 Hz. entre 120, es decir genera un impulso cada minuto.
Ese impulso lo recoge el IC4-A, un 4518 que es un contador doble. Este primer contador se encarga de contar los minutos y el segundo (IC4-B) las decenas de minutos, mientras que el doble contador IC5 lo hace con las horas (IC5-A) y las decenas de horas (IC5-B).
Los integrados IC6-IC9 se encargan de encender los leds de los display para mostrar los números. Los displays son de cátodo común.
Los diodos D6 y D7 sirven para dividir entre 60 (minutos del 0 al 59), y los diodos D8 y D9 dividen entre 24, (de 0 a 23 horas).
El ajuste, como ya hemos dicho, será apretando simultáneamente los pulsadores P1+P2 para un ajuste rápido, y P1+P3 para un ajuste lento.
Por último hemos añadido una pequeña fuente de alimentación de 12 voltios y 300 mA, con un regulador de tensión 7812, para la alimentación a la red eléctrica.

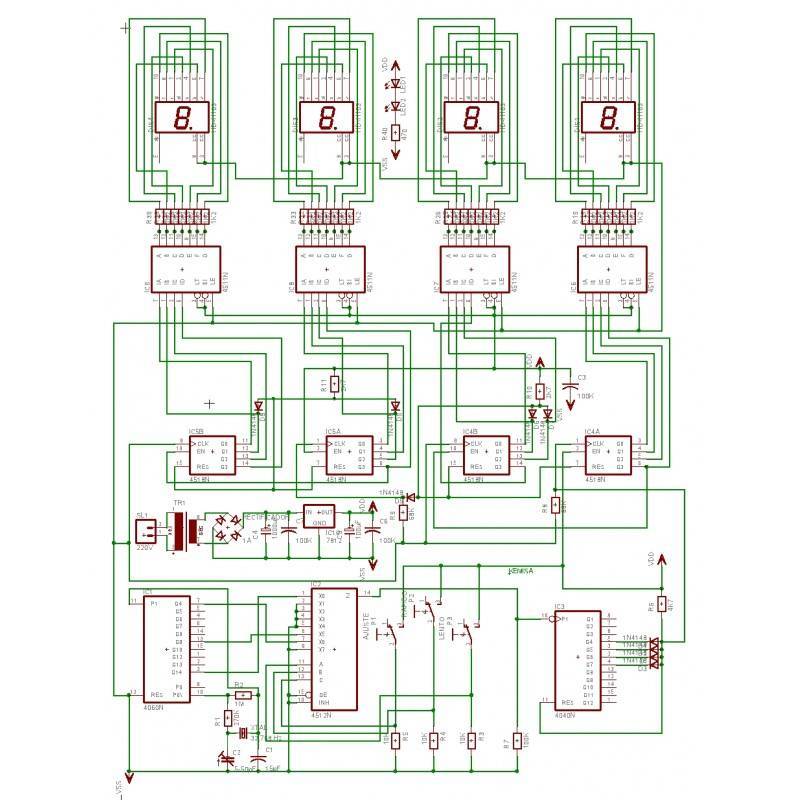

Esquema eléctrico.

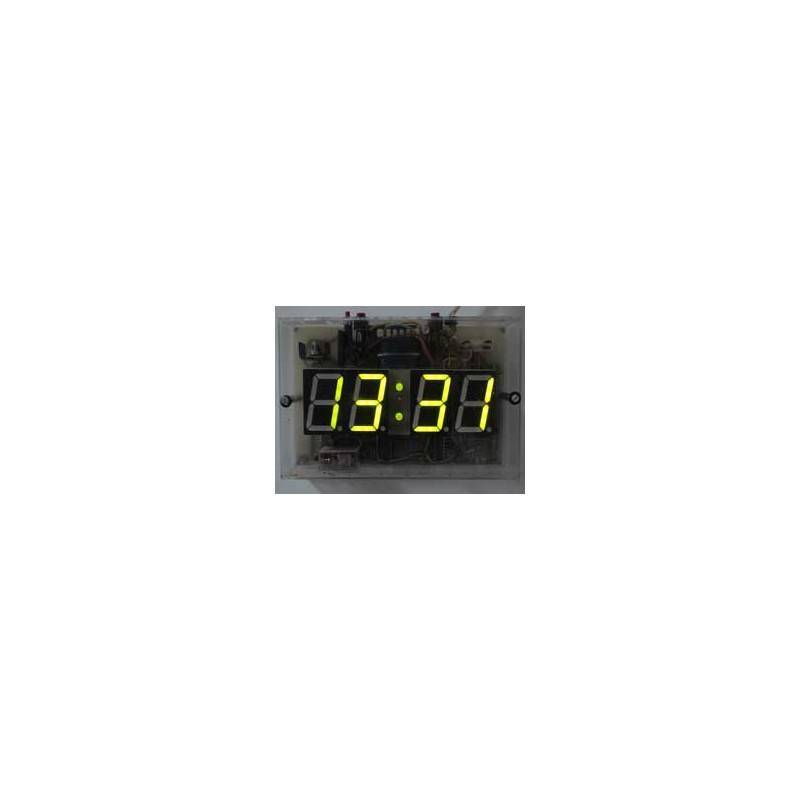

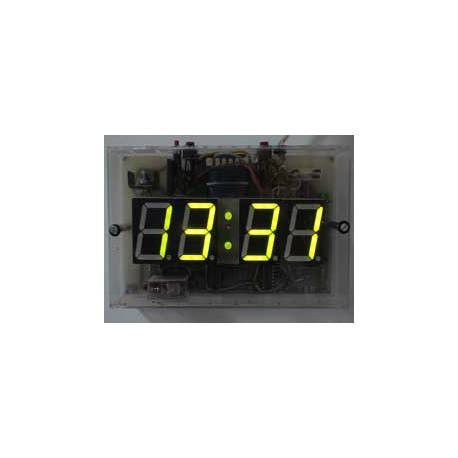

Una foto de un reloj montado hace años, desgraciadamente pintábamos las pistas "a mano", por eso no hay circuito impreso.
Este reloj tiene un relé que se activa a las 00:00 cambiando el color de los displays.
