Amperímetro digital

La resistencia variable R1 sirve para calibrar el nivel de corriente.

Más adelante veremos su ajuste.El circuito está pensado para integrarlo en nuestra fuente de alimentación.

Para ello echamos un vistazo a una configuración tipo de una fuente de alimentación.

El esquema sería este.

Transformador, rectificador, filtro, regulador, y condensador de salida.
Para que nuestro circuito funcione en esta fuente de alimentación tendríamos que hacer una pequeña reforma.

Esa modificación consiste en insertar una resistencia entre el condensador C1 y el regulador, pero en la pista de la masa.

Entre los bornes de nuestra R1 sacaremos dos cables que irán a la entrada de nuestro amperímetro.
De esta manera.

El valor de esa resistencia nos dará el fondo de escala del amperímetro. Con una resistencia de 0,1 Ohmios tendremos una escala de 0 a 10 Amperios. Y con una de 1 Ohmio una escala de 0 a 1 Amperio.
La resistencia ha de ser de 5 Watios y a poder ser del 1%.

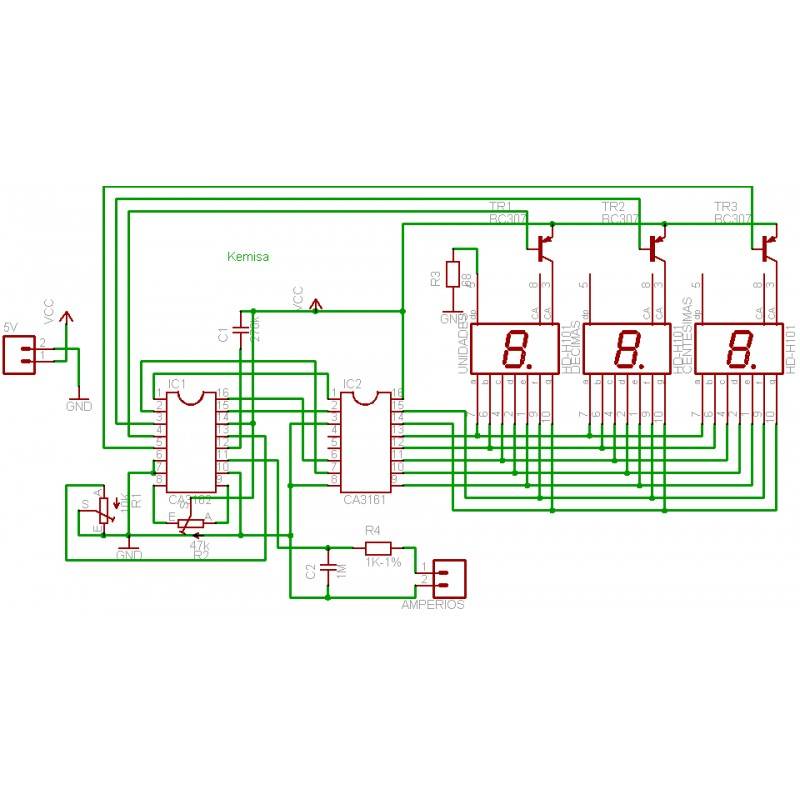

El esquema eléctrico.

Sobre los condensadores de 1M y 270K, 1M=1.000.000 pF, es decir 1M=1uF, y 270K, K=1.000, por lo que 270K=270.000pF=270nF=0.270uF.

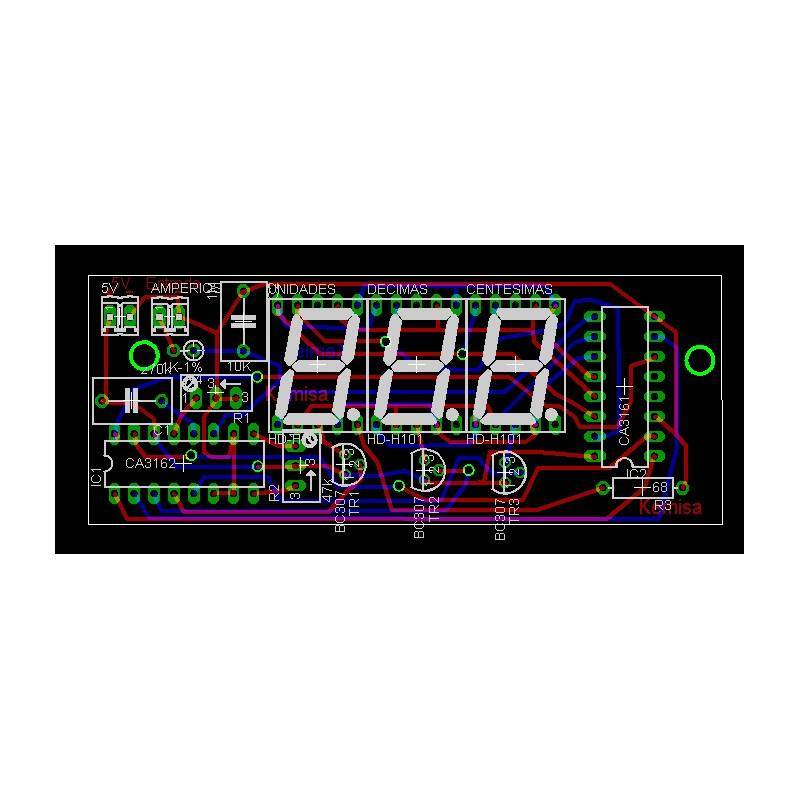

Y el circuito.

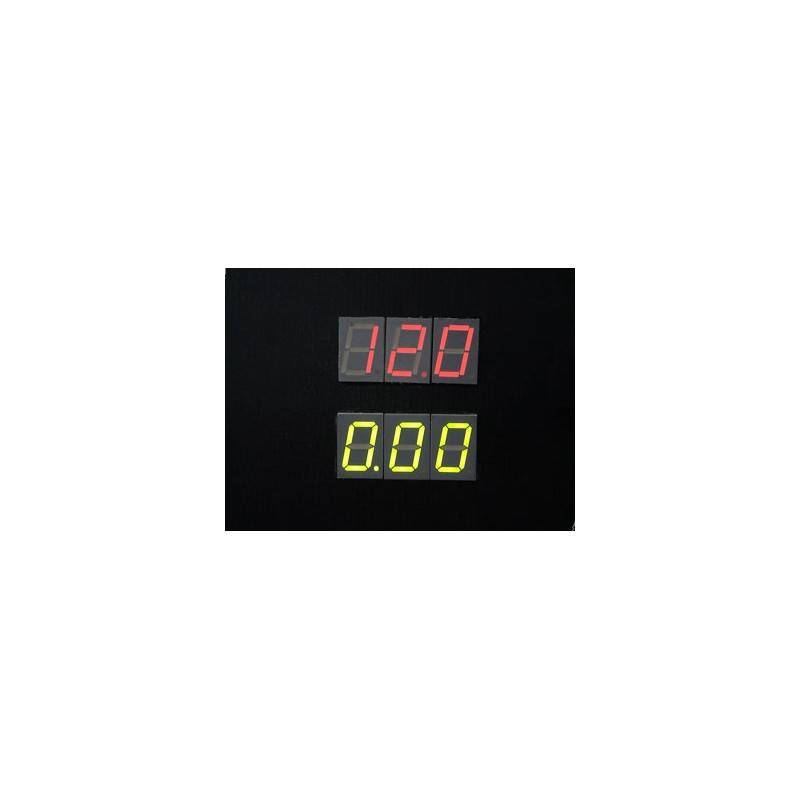

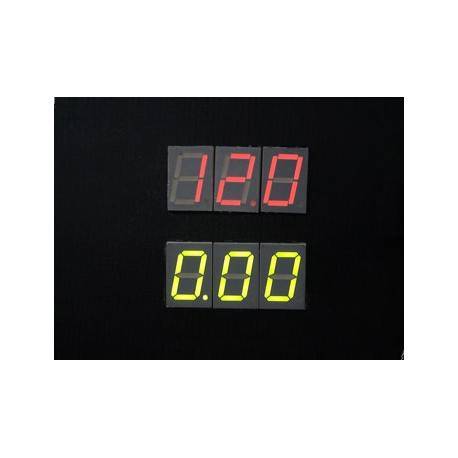

Esta fuente de alimentación tiene un voltímetro digital(en rojo) y el amperímetro digital (en verde).

El esquema y el circuito han de estar en la misma carpeta y llamarse igual, sólo cambia la extensión sch para el esquema y brd para la placa, de esta manera son reconocidos y asociados por el programa "Eagle".

El archivo de descarga está comprimido. La clave para descomprimlo es www.kemisa.es

Si no sabes hacer circuitos impresos pincha aquí.
