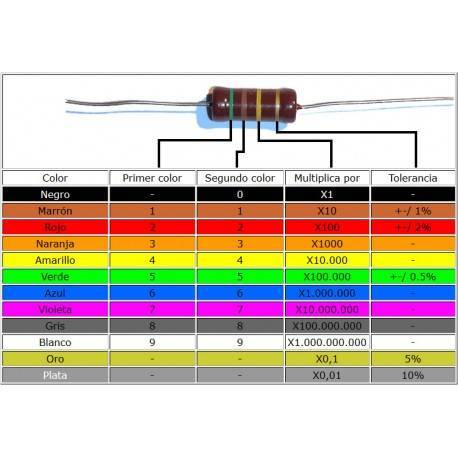

Aquí os dejamos unas ilustraciónes de los códigos de colores de resistencias y condensadores y sus diferentes tipos de grabaciones en el cuerpo de los componenetees para su lectura correcta.

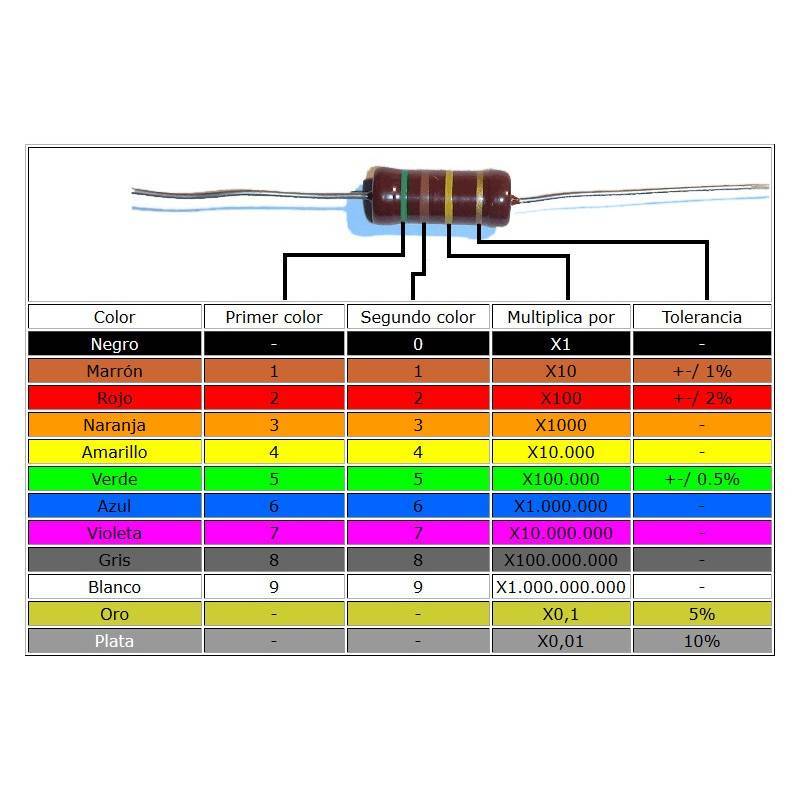

La resistencia de la ilustración sería de 5,1,x10.000 = 510.000 Ohmios. y tolerancia de 5%.

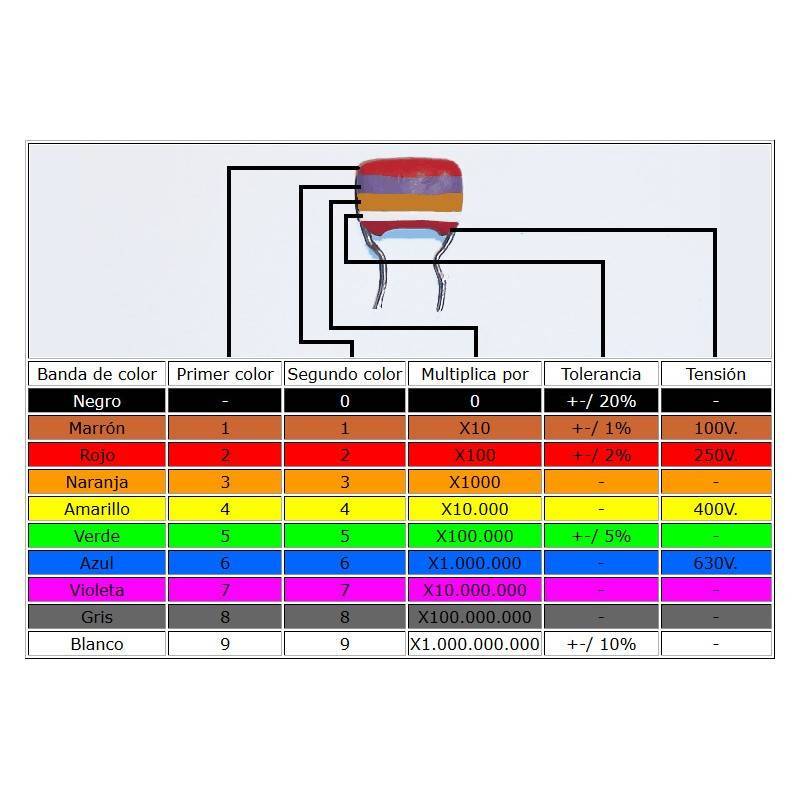

Código de colores de los condensadores.
En este caso nuestro condensador sería de (rojo, violeta, naranja, blanco, rojo) 27.000 pF con una tolerancia del 10% y una tensión de trabajo de 250 Voltios.
Existe también un código que muestra 3 números y una letra.
Las dos primeras cifras corresponderían a las dos primeras bandas de colores. y la última cifra a el número de ceros a añadir.
Con la siguiente tabla lo podemos ver mejor.
La letra, que a veces no aparece, significa la tolerancia del condensador siguiendo la siguiente correspondencia.
El condensador de la foto de arriba que marca 103Z sería de 10.000 pF con una tolerancia, bien del 80 % por encima de su valor o bien de un 20 % inferior a lo que marca.
A veces se graba directamente sobre el cuerpo del condensador un número que no tiene nada que ver con las tablas que hemos visto aquí.
En ese caso ese número es el valor del condensador expresado siempre en uF.
En este caso la coma sería uF. Por lo que el valor de este condensador es de 0,015 uF (0 uF 015) o bien 15.000 pF con una tolerancia del +- 5%
En este otro caso en vez de coma tenemos un punto, pero es lo mismo que antes indica uF047 o lo que es lo mismo 47.000 pF con un 5 % de tolerancia y 250 voltios de trabajo.
