Cómo hacer un divisor resistivo

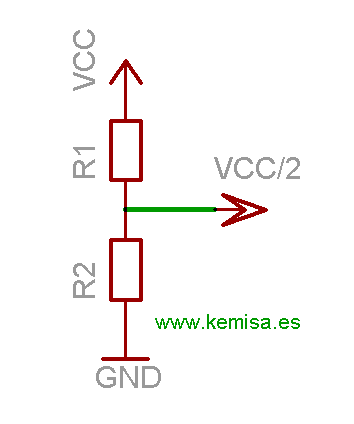

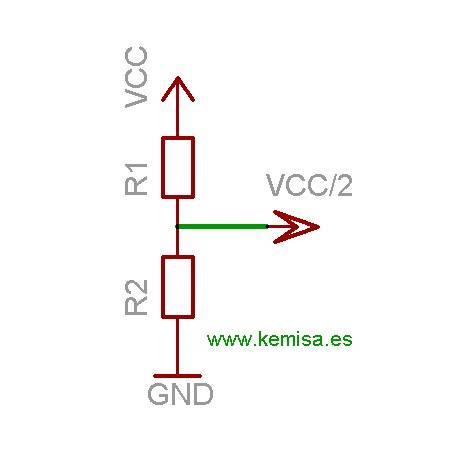

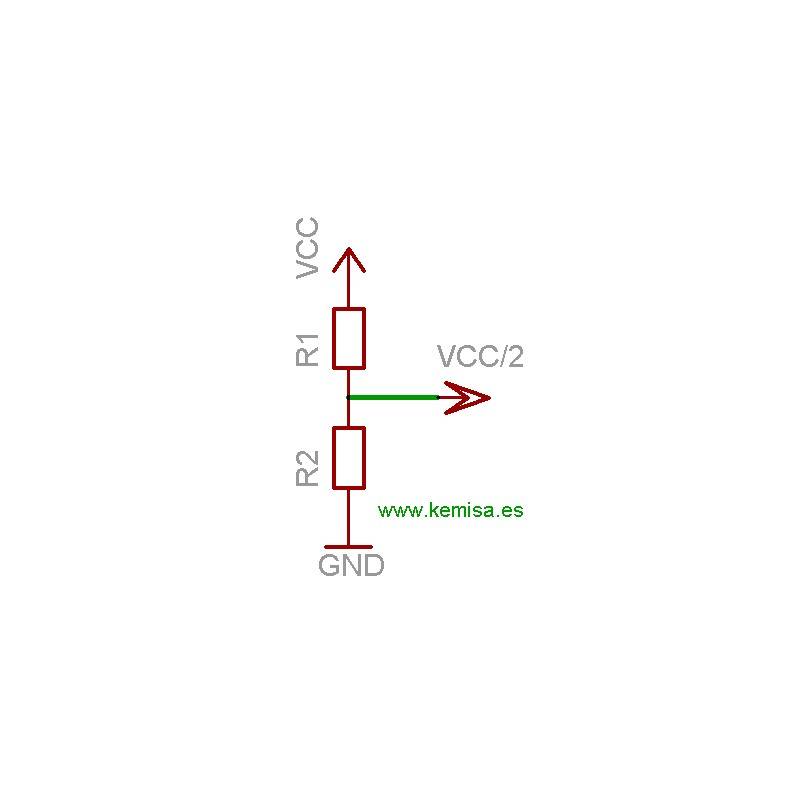

El divisor resistivo está compuesto por dos resistencias conectadas siguiendo el esquema de la imagen.

Ingresando un voltaje en el punto VCC obtendremos una reducción del voltaje en el punto VCC/2. Para calcular la disminución del voltaje en el punto VCC/2 aplicaremos la siguiente fórmula:

De esta manera reduciremos la tensión de entrada en función de los valores de las resistencias.

Supongamos que queremos reducir la tensión de la entrada a la mitad. Por ejemplo tenemos una tensión de 12 voltios en la entrada VCC y queremos reducirla a 6 voltios en VCC/2. Pondremos para R1=10k y R2=10K.
Según la fórmula:

Por lo que VCC/2 = 6 voltios.

Esto es la teoría, ya que en la práctica, la tolerancia en los valores de las resistencias, hace que, en realidad, no tengamos exactamente 6 voltios, sino 6,1 o 5,9 voltios.

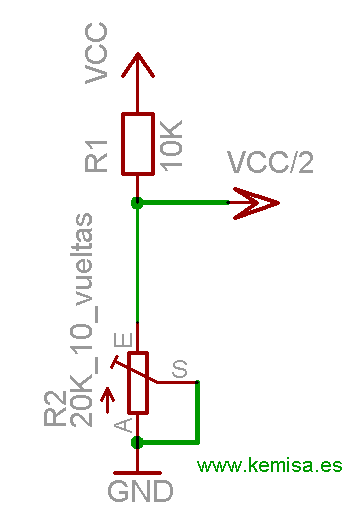

Si necesitamos un ajuste exacto de la tensión de salida (VCC/2) deberemos cambiar la resistencia R2 por un trimmer de 20k y 10 vueltas. De ésta manera iremos variando el trimmer hasta obtener 6 voltios exactos en la salida VCC/2.

Los divisores resistivos son muy utilizados en nuestros montajes con microcontroladores pic, ya que la máxima tensión admisible por los mismos es de 5 voltios.

De esta manera podemos ajustar la entrada de tensión al microcontrolador a nuestro gusto.

Si no sabes hacer circuitos impresos pincha aquí.
