Fonte de energia configurável

Regulador de encapsulamento deve ser do tipo TO-3 para todos integrados.

A própria fonte de alimentação não tem muito a dizer, ele consiste em um retificador REC1, por capacitores de filtro C1 e C2. Um regulador irá escolher dependendo das nossas necessidades de acordo com a tabela acima, e C4, C5, para evitar oscilações na saída.
Regulação da tensão de saída é efectuada por R1.

O conector (CON2) está preparado para ligar um diodo emissor de luz que indica que a fonte de alimentação está ligada. Além disso SMD marcado LED1 acende no caso de que o fusível se funde, fornecida ao ligar uma carga aos terminais da fonte de alimentação.

O problema de reguladores de tensão família LM ... é que, se a diferença de tensão entre a entrada (pin3 de CON1) e de saída (pino 1 de CON1) é muito grande, o calor gerado é muito grande, fato é proporcional à diferença de tensão multiplicada por consumo nessa altura. De energia (em watts) igual volts por ampere. P = VXI

Nos nossos volts caso é a diferença entre a entrada e a saída do controlador e amplificadores consumo é a saída do circuito.

Se quisermos fazer uma fonte que você não precisa de uma tal margem de tensão grande, temos de assegurar que a tensão diferença não muito entre transformador de entrada volts e tensão que queremos na saída, pois quanto maior a diferença mais calor irá dissipar o regulador.

Se vamos utilizar as correntes de alimentação superior a 2 amperes e diferenças de tensão no controlador, mais do que 10 volts durante longos períodos de tempo, o regulador deve estar do lado de fora da caixa da fonte de alimentação e maior para o dissipador de ventilação.

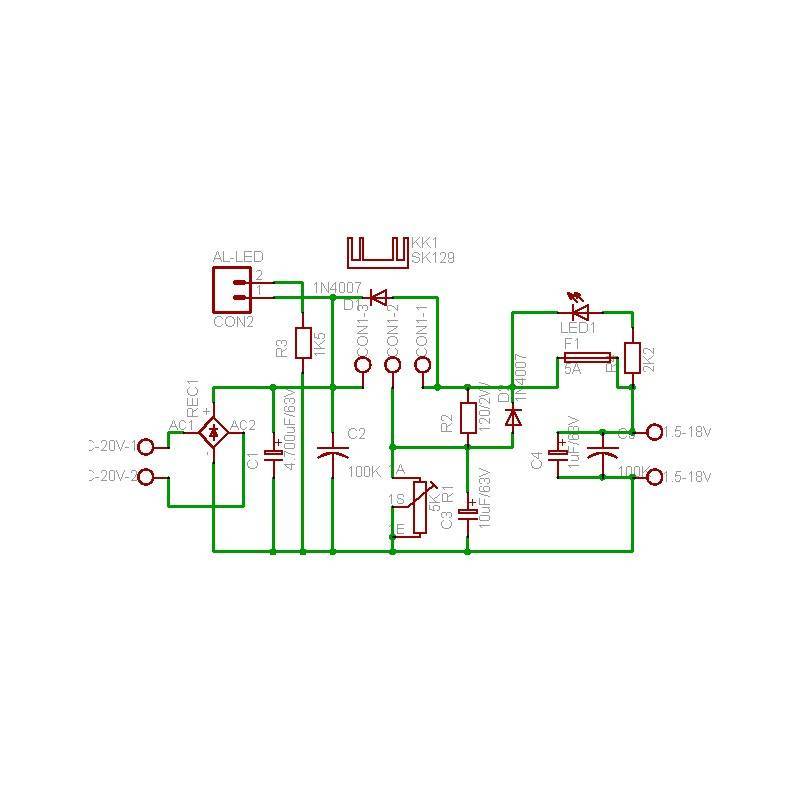

Diagrama de circuito eléctrico.

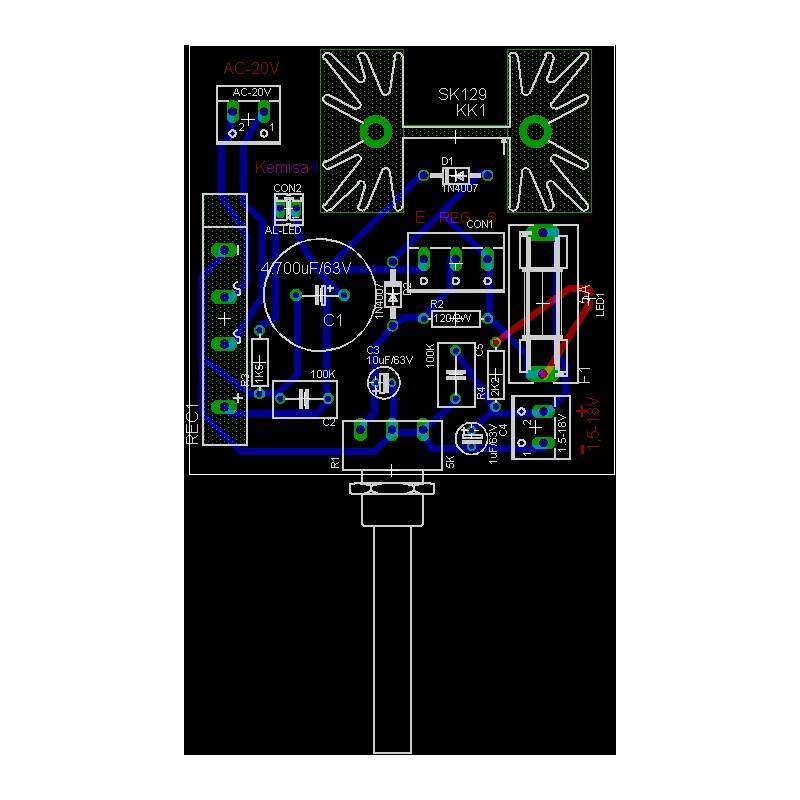

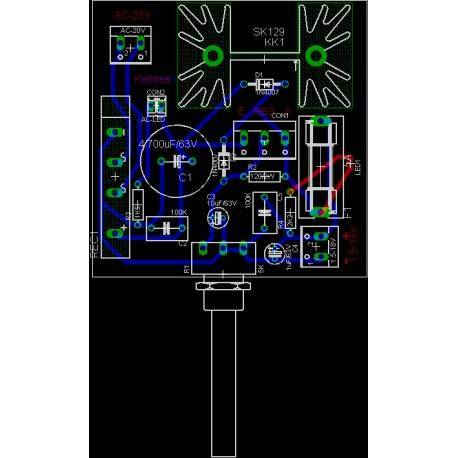

Projeto de circuito impresso.

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido Para descompactar-lo é necessário colocar a senha www.kemisa.es

Se você não sabe fazer circuitos impressos clique aquí.
