Circuito loudness

No quadro a seguir, podemos ver como o ouvido humano percebe as frequências diferentes, dependendo da pressão de som (volume).
Eles são chamados de curvas isofônicas. Dois tons de diferentes freqüências e altura igual são percebidos de forma diferente.

Com este circuito que a perda das baixas e altas frequências é compensado ao ouvir música em volume baixo.
O circuito é muito simples e baseia-se num tipo operacional TL072 ou equivalente, e um filtro que processa melhorada alta e baixa da ordem de 12 dB frequências.

Podemos experimentar a nossa preferência tentando mudar os valores de filtro, este é R7, C6, C5, C4, R4 no canal direito e R10, C15, C14, C13, R16, no canal esquerdo.

O filtro é colocado pouco antes do controlo do volume do amplificador.
A energia pode variar de 10 a 22 volts CC, que pode desenhar a partir do amplificador de potência.
Claro que é para ser estabilizado e filtrado para reduzir o ruído na saída. E a entrada de cabos de ligação e de saída do nosso circuito devem ser blindados.

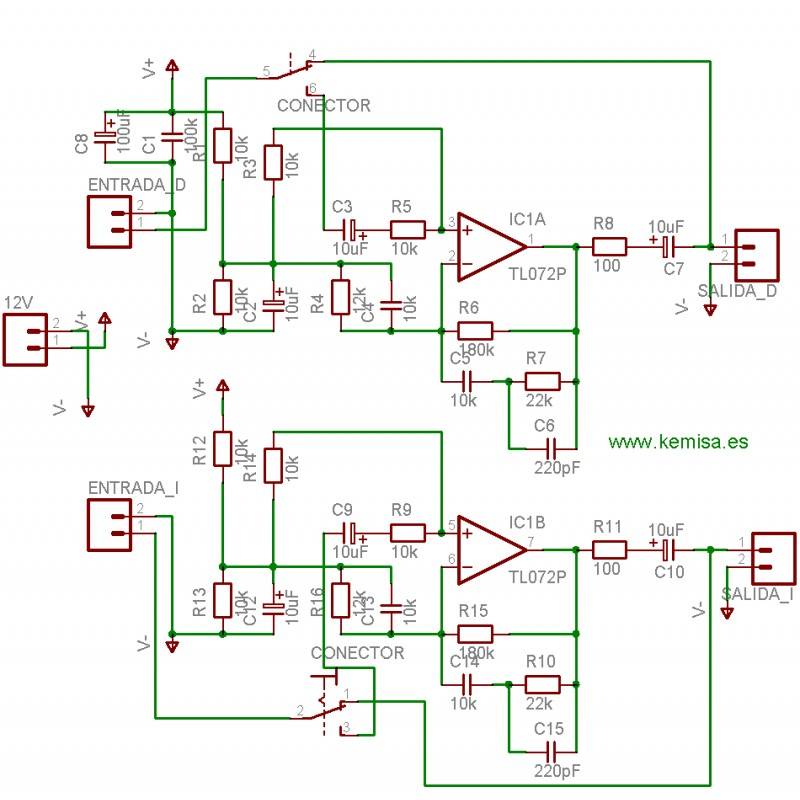

O esquema de ligações.

O comutador é montado no lado de pistas de cobre, dessa forma, submeter o circuito I mostram chassis pela porca que prende o referido interruptor.

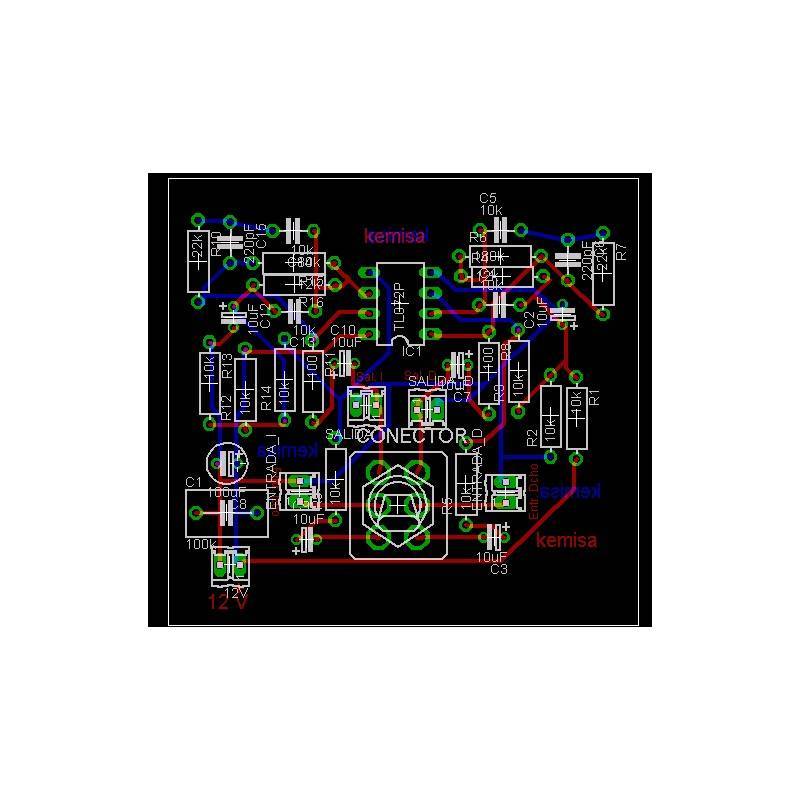

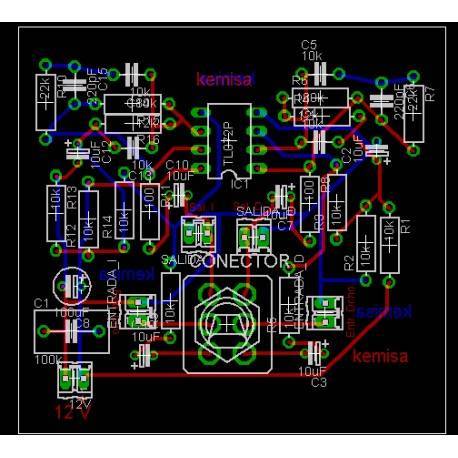

E a placa de circuito impresso.

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido.
Para descompactar-lo é necessário colocar a senha www.kemisa.

Se você não sabe fazer circuitos impressos clique aquí.
