Pré-amplificador estéreo R.I.A.A.

Nós apresentamos um conjunto "retro". Este circuito foi essencial para anos para ouvir adequadamente nossos LPs.

More details

Data sheet

ProjetoDiagrama e circuito
VistaNenhuma exibição
Tensão de alimentação24 Volt
EletrônicoEletrônica analógica
FotoSe

More info

Preamplifier todos sabem o que é, mas o que é isso para R.I.A.A.?. O R.I.A.A. É a "Recording Industry Association of America", ou o que em castelhano seria a "Recording Industry Association of America."
Esta associação sugeriu algumas correções quando gravar e reproduzir discos de vinil de modo que a qualidade do som deles era melhor. Que a correção se tornou padrão. Por isso, todo turntable teve que ser equalizada com essa correção.

A ideia surgiu porque queríamos ouvir essas vinis antigos.
O problema é que o nosso amplificador de entrada não tem fono, e, portanto, não tem a R.I.A.A. correta Então, nós pusemos a trabalhar e este é o resultado. A saída do nosso circuito agora podemos conectar a uma entrada auxiliar amplificador.

O circuito está integrado no interior da plataforma giratória, e tomaram a mesma fonte de alimentação para alimentar o nosso circuito, que consome apenas 20mA.
O esquema de ligação é muito simples, consistindo de um circuito integrado e alguns componentes. O circuito integrado pode ser um NE542 ou LM387, quer serve, são amplificadores operacionais duplas de baixo ruído. A única exigência é que eles devem ser alimentados com 15 volts.

Resistências e condensadores R2, R3, C5, C6 formar o filtro de correcção R.I.A.A. Este filtro é simplesmente o gráfico de curva abaixo.

Curva RIAA

Ou seja, nosso filtro (a correção R.I.A.A.) que faz é amplificar as frequências baixas e atenuar as altas frequências.

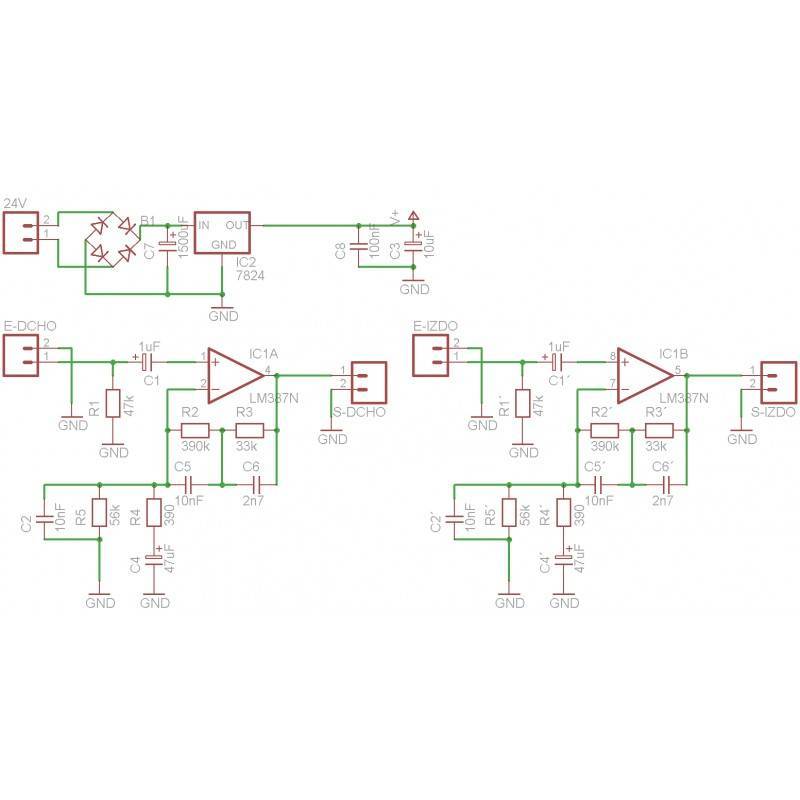

O diagrama de circuito.

Esquema previo estéreo RIAA

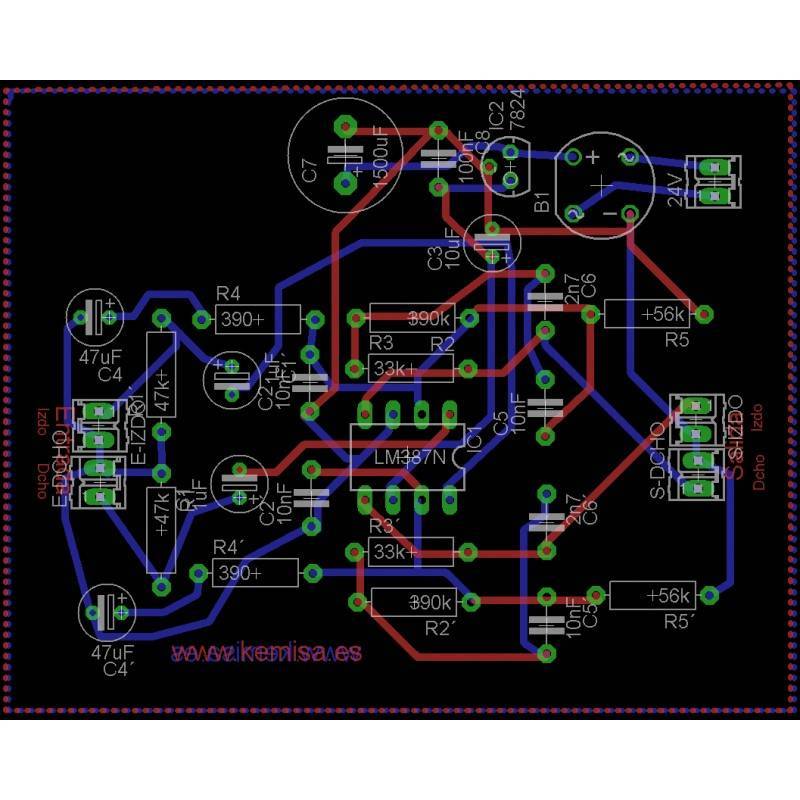

O desenho da placa de circuito impresso.

Circuito previo estéreo RIAA

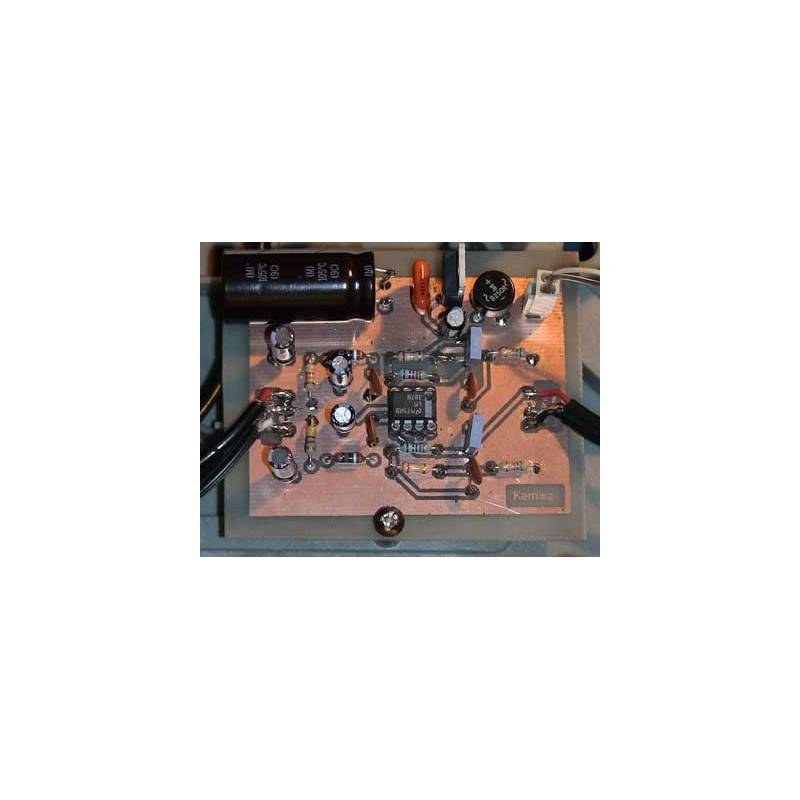

Uma foto de nosso R.I.A.A. montagem estéreo anterior Por razões de espaço, tivemos que colocar o 1.500uF capacitor eletrolítico mentindo para não ficar com o topo de nossas placas giratórias.
Como você pode ver na imagem, em nossa placa de circuito impresso nós fizemos um plano de terra, ou seja, com a tampa pólo negativo a maior quantidade possível de cobre em ambos os lados. Com esta melhoria da blindagem contra hum é alcançado.

Se você não sabe como fazer um plano de terra, consulte o nosso tutorial sobre como criar um plano de terra com a Águia.

Neste arranjo, quando estamos na visão de placas de circuito impresso, apenas clicando no ícone Icono para crear el plano de masa o plano de terra é criado.

Fotografía del circuito RIAA

Nós verificar a compatibilidade do conjunto dois circuitos integrados. Tanto o LM387 como o NE542 pode ser utilizado sem problemas com uma tensão de 15 volts.

Integrado Lm387

Integrado NE542

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido.
Para descompactar-lo é necessário colocar a senha www.kemisa.

Se você não sabe fazer circuitos impressos clique aquí.
