Relógio digital com display

O relógio é composto por várias etapas que descrevemos:

O primeiro consiste na IC1 integrado um 4060, que é um contador binário 14 fases, que é responsável para dividir a frequência gerada pelo cristal de 32.768 Hz. E geram frequências de saída. Especificamente na perna 3 um sinal de 2 Hz., A 64 na perna 13, e outro 2,048 no 7.

Este sinal é integrado IC2 a um selector de dados com oito entradas e uma saída próximos.

Durante a operação normal do relógio é seleccionado pela saída do IC2 (perna 14), o sinal de 2 Hz. Na fase de ajuste, que pode seleccionar por P1 + P3 uma frequência passo de botões de pressão 64 Hz. Para o acerto do relógio lento, e por P1 + P2 seleccionar a frequência de 2048 Hz. Para o ajuste rápido. sinal de 2 Hz. Continua a sua forma de IC2 para IC3, um CD4040 integrado.

Este é responsável por dividir a frequência de 2 Hz. 120, isto é gera um pulso a cada minuto.

Este impulso é reconhecida no IC4-A, 4518, que é um contador de casal. Este primeiro contador é responsável por contagem de minutos e dezenas a segunda (IC4-B) de minutos, enquanto que o contador duplo IC5 faz horas (IC5-A) e dezenas de horas (IC5-B).

O IC6-IC9 integrado são responsáveis ​​por transformar os LEDs da exibição para exibir os números. Os monitores são cátodo comum.

Os diodos D6 e D7 servem para dividir 60 (0 a 59 minutos), e os diodos D9 D8 e divididas por 24 (a partir de 0 a 23 horas).

Definir, como disse, vai pressionando simultaneamente os botões P1 + P2 para um ajuste rápido e P1 + P3 para ajuste lento.

Finalmente, adicionou-se uma pequena fonte de alimentação de 12 volts e 300 mA com um regulador de tensão 7812, para fornecimento de corrente eléctrica.

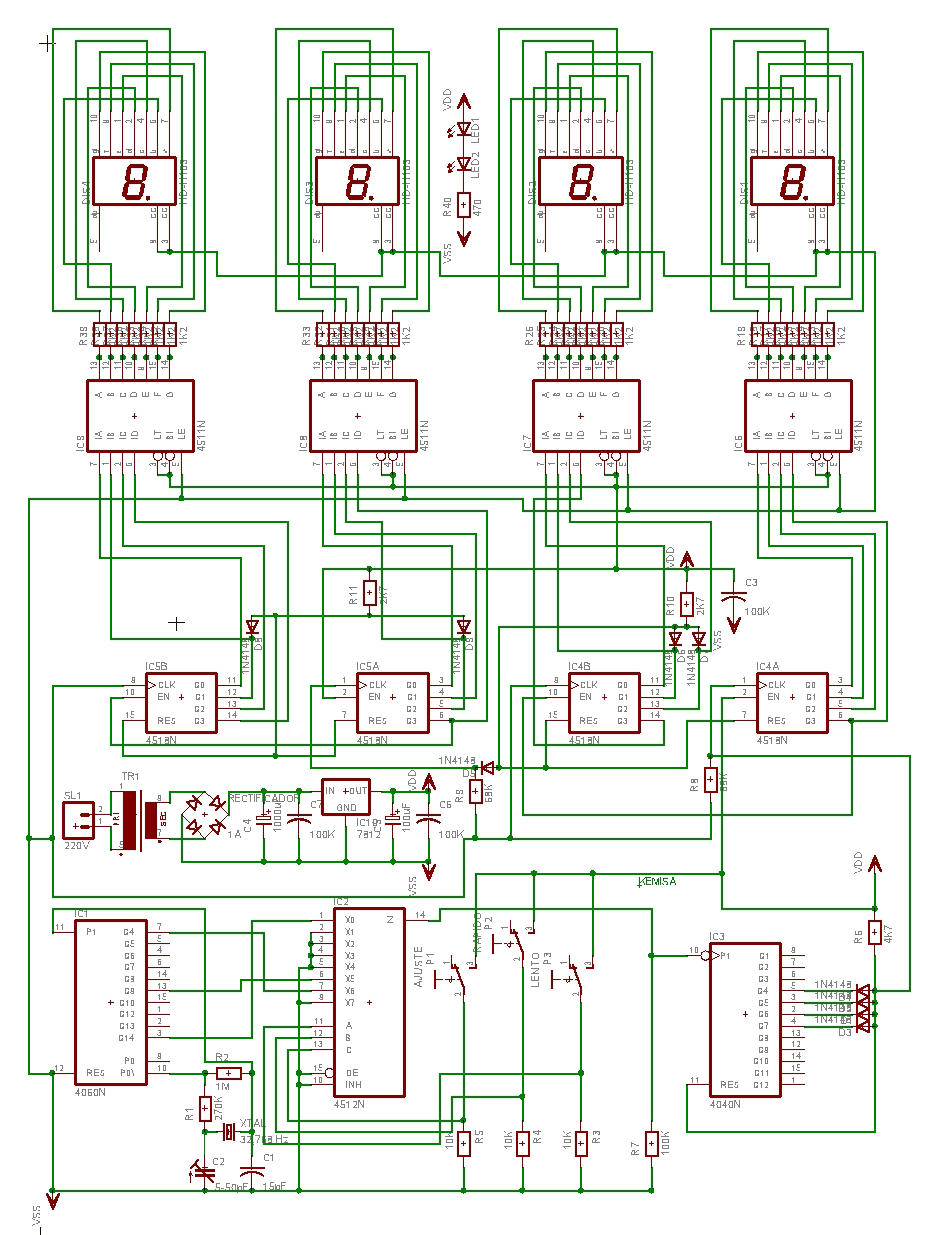

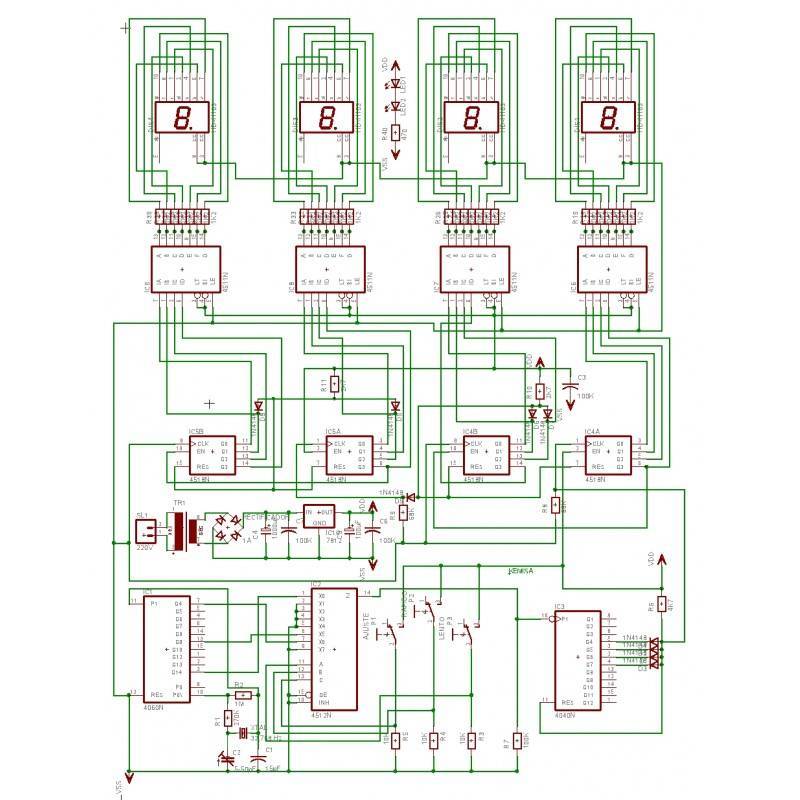

Esquema elétrico.

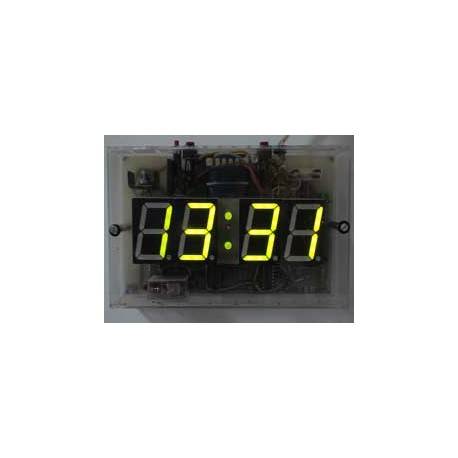

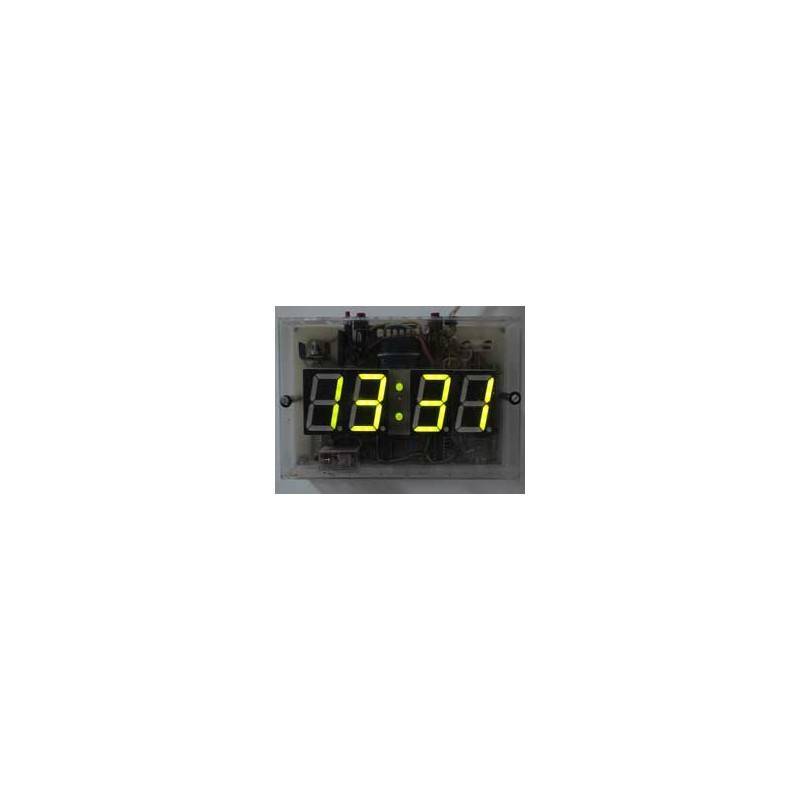

Uma foto de um relógio montado por anos, infelizmente, pintou as faixas "à mão", de modo nenhum circuito.

Este relógio tem um relé que é ativado às 00:00 mudando a cor dos displays.

O esquema e o circuito tem de estar no mismo arquivo e mesmo nome.

O arquivo de descarrega está comprimido Para descompactar-lo é necessário colocar a senha www.kemisa.es

Se você não sabe fazer circuitos impressos clique aquí.
