Como fazer placas de circuito impresso frente e verso Parte 2

Corte o projeto da folha, onde as faixas "top" em visão normal foram. Nós submetido a folha de fibra de vidro com um pouco de fita adesiva transparente.
Nós escolhemos duas almofadas que estão localizados em cada extremidade do projeto, uma que está em cima eo outro na outra extremidade, mas na parte inferior.

Fazemos um buraco com broca.

A puede ser de 0,8 mm.

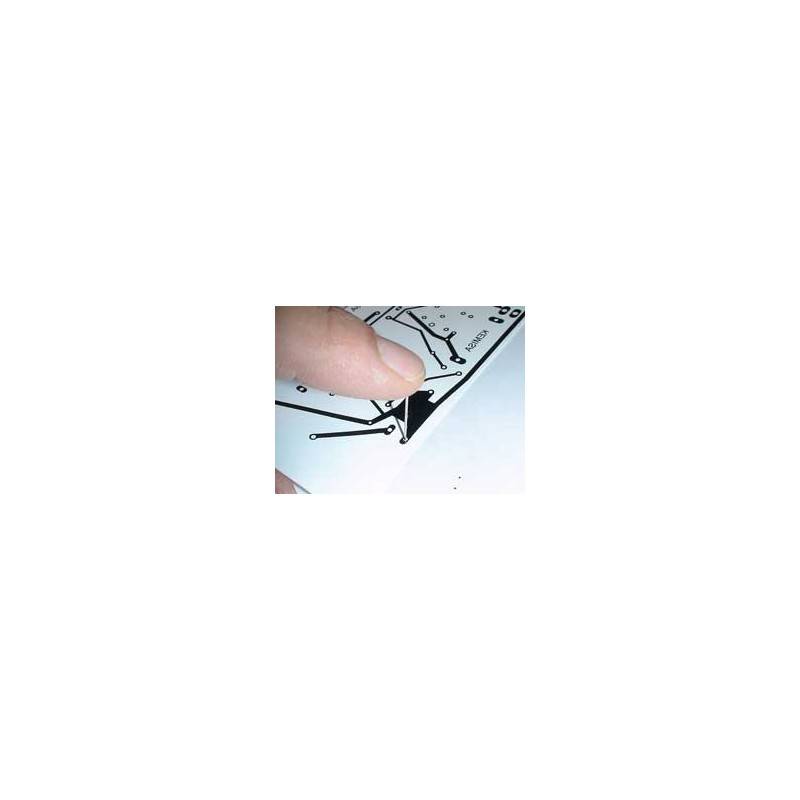

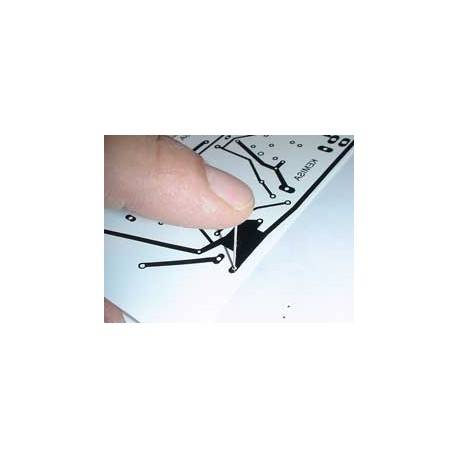

Precisamos olhar grande sobre as pads que escolhemos para agora com um alfinete, precisamos fazer um buraco no papel fotográfico no pad corresponder a pista espelho "Top" e o "bottom" pista.

Deixamos o papel fotográfico com o projeto, e tomar uma toalha de papel e solvente.
Remover a folha tinha ligado para a fibra de vidro e cobre esfregada com cozinha papel molhado no solvente até brilhante em ambos os lados.

Uma vez feito isso não podemos tocar os dedos de cobre assim que você vai pegar a placa por bordes.Si Não toque no toner é então impressa na placa.

Agora temos que ajustar os buracos que tinha feito em papel fotográfico com o buraco feito pela broca. Ele irá mantê-lo com fita adesiva.

Agora vamos levar isso para que os homens e as mulheres têm "rancor" nosso amado ferro.
O que calibrado para metade da escala marcada como "algodão". E, claro, sem vapor.

Esperamos para aquecer e começaram a fazer lobby com o ferro sobre o papel que cobre nossos fibra de vidro.
Escusado será dizer que, entre a fibra de vidro e temos que colocar outra toalha de mesa.

Nós pressionado com o ferro e alternado com um pano pressionando duramente. Repetimos a operação do outro lado.

Com a placa de pressão eo pano que deve ser cerca de 10 minutos de cada lado. Imediatamente após esse tempo, com fibra de vidro muito quente, que é submergido num recipiente com água fria e deixá-lo durante mais 10 minutos.
É um erro para resfriar o cobre deve submergir quando quente.
Depois de 10 minutos vai tirar lentamente o papel de cobre. Se tivermos feito bem apenas tirar o papel, sem qualquer esforço.
