Codigo de cores de resistores e capacitores

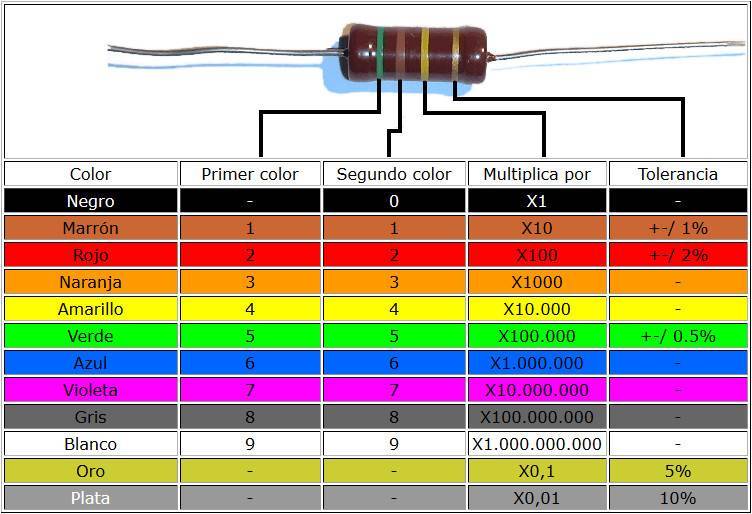

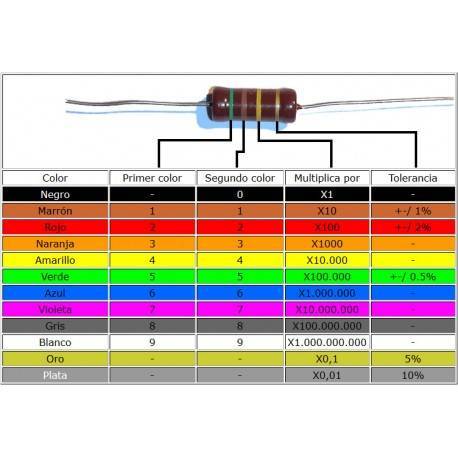

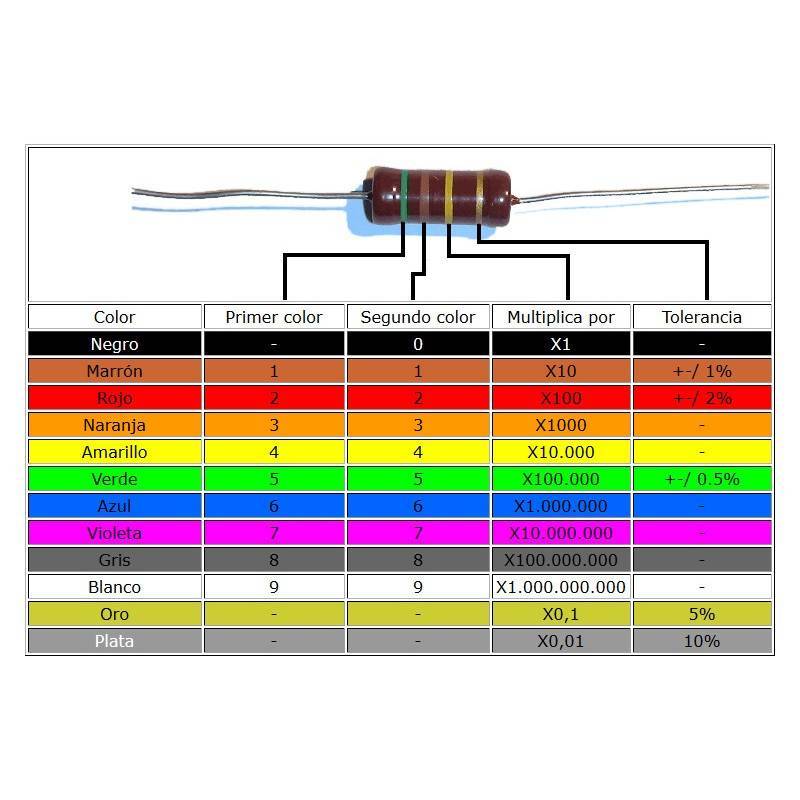

Codigo de cores de resistores

Os resistores são lidos da esquerda para a direita.

Resistência ilustração seria 5.1, x10,000 = 510.000 ohms. e tolerância de 5%.

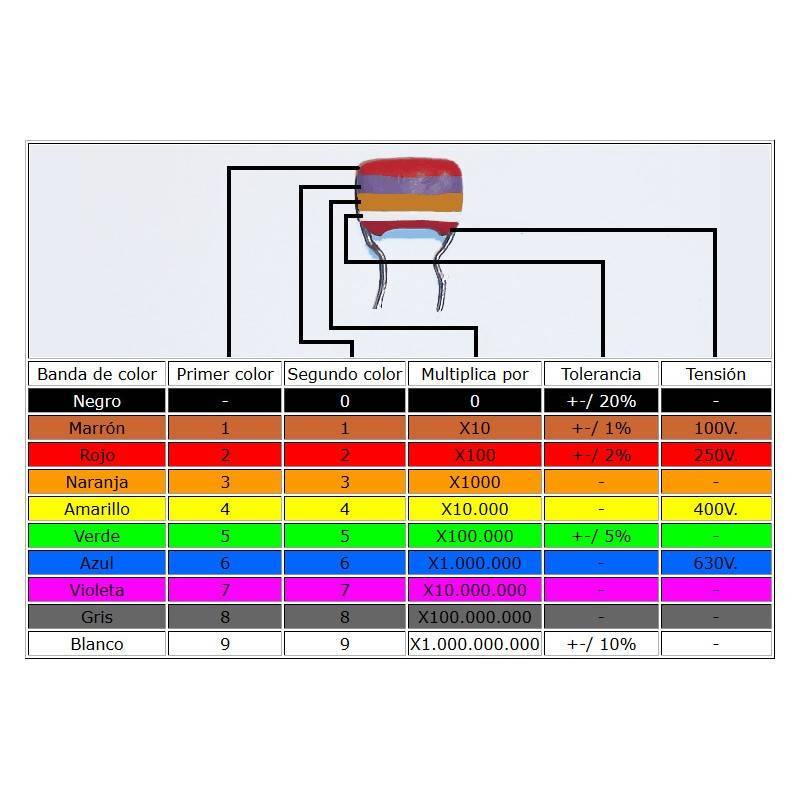

Codigo de cores de capacitores

Neste caso, a nossa condensador faria (vermelho, laranja, violeta, branco, vermelho) 27000 pF com uma tolerância de 10% e uma tensão de 250 volts.

Há também um código mostrando 3 números e uma letra.

Os dois primeiros dígitos correspondem às duas primeiras faixas coloridas. e o último dígito do número de zeros adicionados.

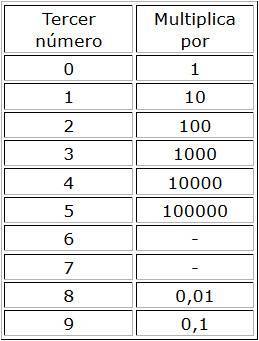

A tabela abaixo podemos ver melhor.

A carta, que às vezes não é exibido, a tolerância do capacitor de acordo com a seguinte correspondência.

A foto capacitor acima marcação seria 103Z 10.000 pF com uma tolerância, ao invés de 80% acima do seu valor ou 20% menor do que marca.

Às vezes, um número que não tem nada a ver com as tabelas que vimos aqui é registrado diretamente no corpo capacitor.

Em seguida, esse número é o valor do capacitor sempre expresso em UF.
Neste caso, a vírgula seria uF. À medida que o valor deste condensador é de 0,015 uF (0 015 uF) ou 15.000 pF com uma tolerância de + - 5%

Neste outro caso, em vez de coma temos um ponto, mas é a mesma de antes uF047 indicado ou o que é o mesmo 47.000 pF com tolerância de 5% e 250 volts trabalho.
