Usando o PC como osciloscópio

O osciloscópio é talvez o mais desejado por toda aficionado / a do instrumento de medição electrónica. Mais desejável, porque é um instrumento caro e não todos os fãs podem pagar essa despesa.

No entanto, podemos transformar seu computador em uma "casa" osciloscópio desempenho aceitável.

O que vamos fazer é usar a placa de som do seu computador como entrada, e um software especial para exibir os sinais que se aplicam a essa entrada.

Antes de prosseguir, devemos esclarecer que podemos medir sinais são sinais AC, não DC. A razão reside na entrada da nossa placa de som (praticamente todos).
Ele contém um capacitor electrolítico que bloqueia os sinais contínuos aplicado à entrada como uma medida de protecção.

O software irá usar o monitor vai nos mostrar o nosso computador com o olhar de um osciloscópio.

No hardware que precisamos somos:

• 2 metros de fio vermelho flexível

• 1 cabo preto flexível 1 metro

• 2 conectores jack 6,3 milímetros estéreo

• 1 jack 1 6,3 milímetros estéreo

• 2 grampos de teste, vermelho

• 1 teste preto uma braçadeira

• 2 100K ohms e resistências

• 2 20K aparadores.

A fotografia dos componentes utilizados.

O que vamos fazer duas entradas diferentes para a entrada de linha de sua placa de som. Uma entrada será, sem atenuação, e o outro formará um divisor resistivo x 0,1. É nesta segunda entrada todos os sinais são atenuados 10 vezes.

(Se você conhece um divisor resistivo não ver o nosso tutorial como fazer um divisor resistivo).

Normalmente placas de som suportar um máximo de 5 volts, portanto, qualquer sinal de tensão (AC) acima que não podemos medi-lo, porque ele vai queimar sua placa de som. O divisor resistivo x 0,1 podemos medir, por conseguinte, 10 vezes, esta é de 50 volts, desde 50x0,1 = 5Voltios.

Você pode fazer quantas entradas como você quer, então seria bom para substituir os conectores jack fêmea por um interruptor rotativo com divisores resistivos como muitas posições como nós queremos.

O esquema seria esta.

O cálculo da resistência que vai aplicando a fórmula. (Para um canal).

Como VCC / saída 2 para a placa de som do computador (OUT-L e OUT-R) e de entrada de VCC a ser medido (x0,1 JACK).

Se fizermos um divisor resistivo para multiplicar por 0,1 os valores seriam:

Para o canal de L: R1 = R3 = 100K e 11K
Para o canal R: R2 = R4 = 11K e 100K

Desde que nós queremos ser multiplicação precisa temos que colocar um 20K resistor variável e aproximadamente metade do curso (um pouco mais) são o 11K que precisamos.

Nós podemos fazer como muitos como você deseja divisores resistivos.Ajustando os aparadores, um para cada canal, é muito simples.
Nós alternada da tensão de entrada, sem atenuação, medimos volts, e aplicar a mesma tensão para a entrada atenuado, lentamente transformar os aparadores de até 10 vezes menos.

É aconselhável fazer o ajuste antes de ligar a entrada de linha à placa de som.
Dentro da caixa no estado montado, com um canal de deixar o mesmo sinal de entrada (x 1), e a outra entrada preparada para multiplicar x 0,1, (Obviamente, um canal x 0,1 carece da resistência variável.)

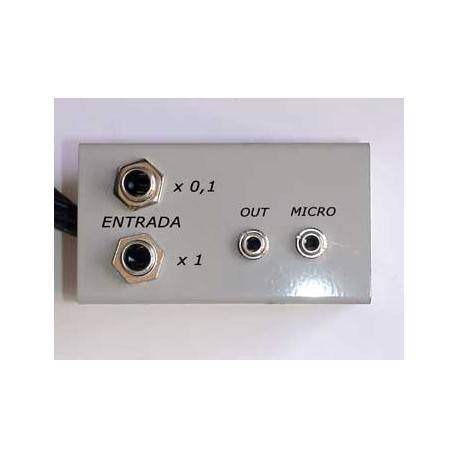

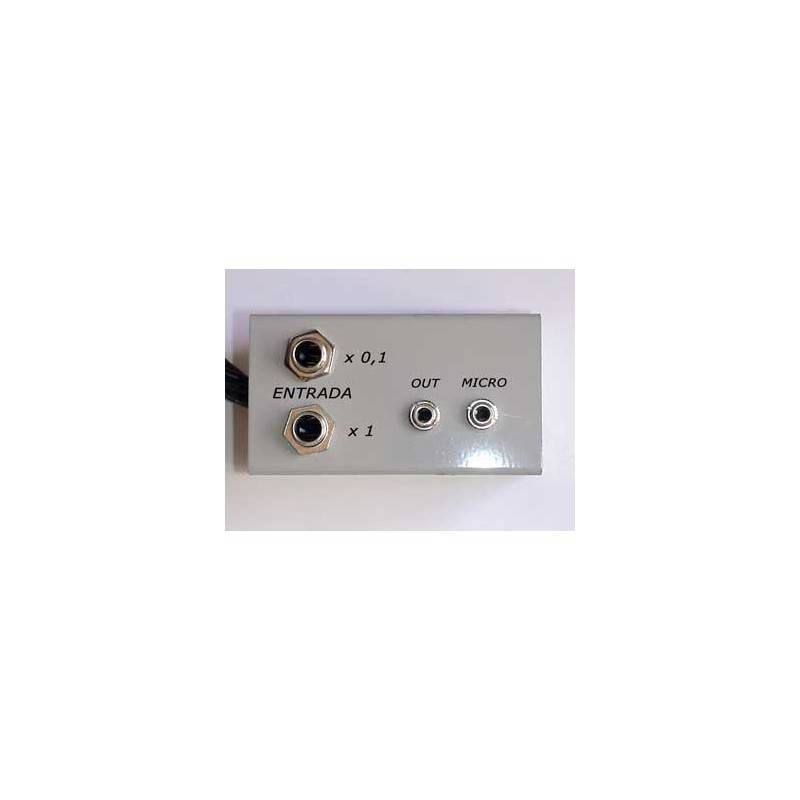

caixa terminado com ligações de entrada para o computador por linha, com a multiplicação x 0,1 x 1. E a outra entrada saída de linha de ligação e microfone.

As sondas devem ser conectado a um terminal macho Jack. Cada cabo vermelho é um canal, o preto, obviamente massa.

Conexões detalhe de nossas sondas para o osciloscópio.

Deve-se ter em mente que você não pode mudar de uma entrada para outra enquanto está a ser medido, uma vez que existe um conector momento Jack de ligar a massa com um dos canais, terminais assim que um curto-circuito.

Desligue sempre a braçadeira de medição ligação com o outro conector de entrada e substituir o clipe no lugar que queremos medir.

Agora só escolher software que nos fazer o nosso PC em um osciloscópio. Na rede existem muitos deles, alguns pagar e outros livre.

Agora, a única coisa que resta é escolher um software que converta o nosso PC no osciloscópio.
Há cargas deles na Internet, você tem que pagar por alguns deles, mas alguns deles são gratuitos.
